建立數據中心機房、半導體製作廠房、綠能儲能中心等，都會需要板金加工的協助，以在預定的時程內，打造耐用且有一定數量的機櫃櫃體。像迎盛從設計到製造，只需要6個工作天的時間。

之所以能壓縮在一週內進入製程，少不了圖面設計師的協助。板金圖面設計師是什麼？在前置作業流程中扮演什麼樣的角色，才能高效又快速呢？本篇為你解答。

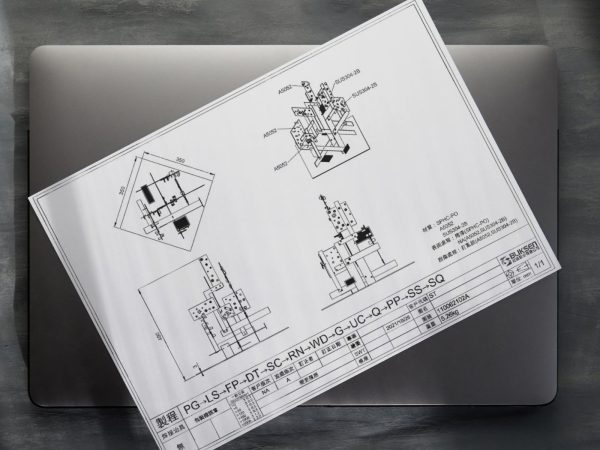

在板金加工的領域，圖面設計師的角色就像是翻譯，必須將3D的圖片，變成2D的工程圖，以使用最符合客戶預算和需求的材質、最有效率的製作順序，同時也能讓後續負責雷射、折彎、沖孔、焊接、表面處理的師傅們都能一目了然，因此可說是整個過程中，影響報價、交期和品質的靈魂人物。

有些工廠的板金圖面設計師同時具備開發和繪圖能力，但也有些工廠會像迎盛一樣，採取專業化分工，由不同的同仁負責開發和繪圖。

開發人員必須熟悉材質、板金的製作與組裝方法、加工的方法和種類與運用時機，也要適時導入廠內尚未具備的製程和工法，因此需要有克服困難的決心和毅力。確認以上細節之後，再交由繪圖人員繪成3D與2D工程圖面。

而繪圖人員雖然不用極度專業，但也要對五金零件的種類、板金加工方式有一定程度的了解，以將開發人員指定的尺寸、材料、加工順序、組裝方式，並在其上進一步繪製、註記成製程同仁看得懂的語言。

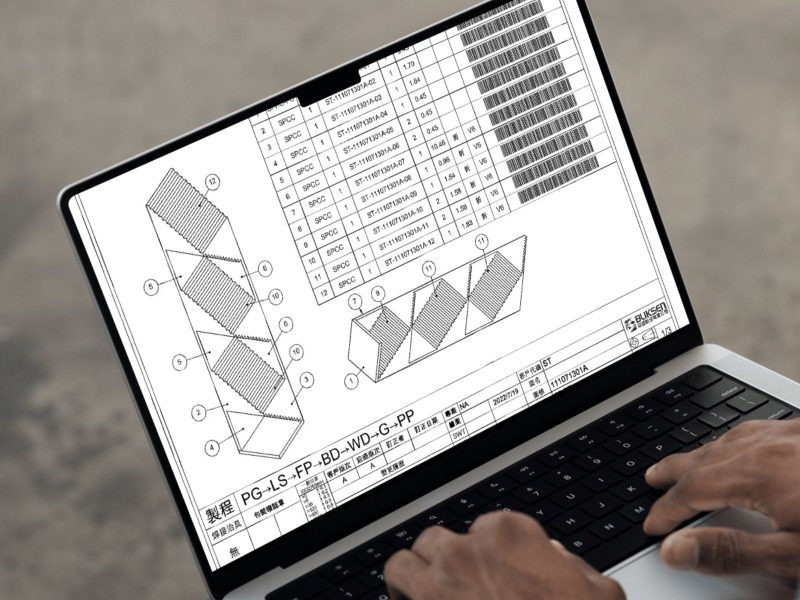

這過程不僅需要熟稔SOLIDWORKS這類的繪圖軟體，也需要相當細心，才能精準計算、掌握展開尺寸，並適時檢查圖面和BOM表（Bill of Material，製程所需的原物料清單）是否有誤或不完整，以免開始製作後又得臨時喊停，就會嚴重影響交期。

在迎盛，我們使用專門軟體展開圖面，如此可以避免人為疏失造成的錯誤。過去我們還沒有使用專門軟體自動展開時，就曾出現尺寸、五金配件等錯誤，導致製程受阻。

了解何謂板金圖面設計師之後，或許你會產生以下疑問：「將圖面設計師的工作分割成開發和繪圖，會不會反而增加人員和時間成本？」

雖然乍看之下，只交由一個人負責，好像很省人力成本，但依照迎盛多年來的經歷，要聘請到既有繪圖能力、又有開發能力的繪圖人員，頗為困難。所以我們選擇藉由繪圖人員的每日工作慢慢培養開發能力，一方面降低聘請人才的標準，一方面讓有企圖心的繪圖人員，有暢通的升遷管道，專能專職的分工，才能發揮部內的最大效益。

否則一個人的時間和精力終究有限，全部由單一同仁負責，萬一他出了差錯，就會同時影響到開發和繪圖。

將工作拆開，交由兩個人負責的話，開發端的錯誤只會留在前端，繪圖人員可以繼續處理其他專案，不必停下手上工作去協助開發排除障礙。以風險的角度來看，這麼做其實是更安全的方式。而同仁也更有心力在各自的領域鑽研深造。

我們認為，正是因為精確分工，迎盛才能做到6天完成前置作業。

• 確認需求、尺寸、製作工法
• 確認客戶的圖面、有無新規格、規範要導入，或者要做第三方驗證等，定義材料、五金配件、各種市購件規格
• 尋找新材料或五金
• 建立初版BOM表
• 確定生產製程順序、組裝方式、包裝與出貨方式

• 繪製3D圖
• 繪製組裝圖
• 轉成SheetWorks（板金專用軟體），將3D圖自動展開成2D工程圖
• 標註尺寸、加工重點，像是折彎方向、焊接位置與種類、表面處理的種類與認證等級
• 建立新料號及規格
• 製作BOM表
• 導入廠內的企業管理ERP系統，進入生產管理端，準備開始製作

一般而言，只要確定好需求，按照上述流程就能順利進行，但若想萬無一失，甚至提前交件的話，建議客戶在合作時，最好事先準備以下資料與素材：

自家公司有繪圖人員製作圖面

若公司內部有能力自行繪圖的話，在委託製造前，務必確認圖面是否包含：

• 材質
• 板厚
• 表面處理的種類和適用的規範、國際認證標準
• 圖面適用的公差：一般公差、幾何公差、組合公差
• 每張圖的製作數量
• 指定工法或功能：即便不知如何正確以專業術語標記，也至少透露相關資訊，迎盛廠內會有專業人員判斷加工方式
• 五金的選用

沒有能力自行繪圖

沒有工程圖的狀況有兩種，一種是有實體產品，一種是要從無到有、生出全新的產品。

符合前者狀況，可以寄樣品，也可安排時間讓廠內相關人員了解材質、製造方式並進行測量。

後者的狀況就稍微複雜一點。建議預留約一個月的討論時間，繪製草稿，或是搜尋類似的照片，搭配文字描述，告知要做出差異化的細節部位，我們會在報價及專案確定開啟後，協助製作圖面。

除了事先準備好以上事項，可以加速流程之外，進入製程之後，若能減少變更設計的次數，就能確保交期不延宕，但要做到不變更設計，又能符合預期，討論時間就要足夠，因此我們才會建議在沒有任何圖面、產品又特別精密或複雜的話，最好預留多一點彼此往來確認的時間。

如果真的還是要變更設計，最好明確告知要改的內容和位置，盡量避免只提供形容詞，因為那樣廠內人員要全部停工，釐清變更範圍、核對BOM表、材料是否足夠、製程是否可行後才會繼續，如此一來，交期延宕就是必然的結果了。

若您的企業已經有設計需求和使用情境，卻苦尋不著合適的板金廠製造，或是根本不知從何開始，才能打造心目中美觀及性能兼具的板金產品，歡迎填寫詢價表單，讓我們替您安排專人一同討論，將理想化為現實！
