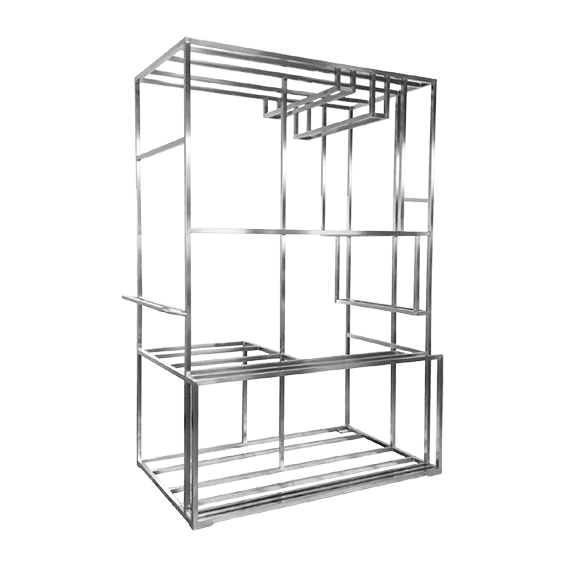

ステンレス製フレーム

ステンレス製フレーム加工とは？

ステンレスの板やパイプを使用し、切断・曲げ・溶接といった加工によって立体的なフレーム、架台などの製品を仕上げていく製造方法です。

フレーム加工用のステンレス材

材料としては、アングル材、角鋼管（角パイプ）が多く使われています。

フレーム加工の工程

  • 切断・レーザー加工 ・ブランク加工
    角パイプ、アングル材を図面の指定寸法にを切断する工程です。
  • 曲げ加工
    曲げ加工は上下2カ所の金型で金属の板（板金）を折り曲げます。主にプレスブレーキという機械を使用します。 曲げがイプはV曲げ、L曲げ、Z曲げなどがあります。
  • 溶接加工
    板金加工や機械加工で製作されたものの多くは部材であり、これらは接合されます。溶接というのは2個以上の部材の接合部を熱で溶かして、つなぎ合わせることです。 ステンレス製缶加工の場合はアルゴン溶接(Tig溶接)で接合します。
  • 穴あけ加工/ 機械加工
    マシニングセンタなどの工作機を使用して穴あけや面加工を行います。 製品のサイズによってマシニングのテーブルに乗れない可能性もありますので、工具を使って手動で開けるかレーザーで開けるかのどちらになります。
  • 表面処理
    ステンレス製缶の角の接合面の溶接ビードに関して、二つの仕上げ方法があります。 1.　グラインダーで除去し、バフ研磨で綺麗に磨き上げます。 2.　溶接ビードは除去せず、中性の電解液で焼けを取ります。

フレーム加工の応用産業

ステンレス製缶加工

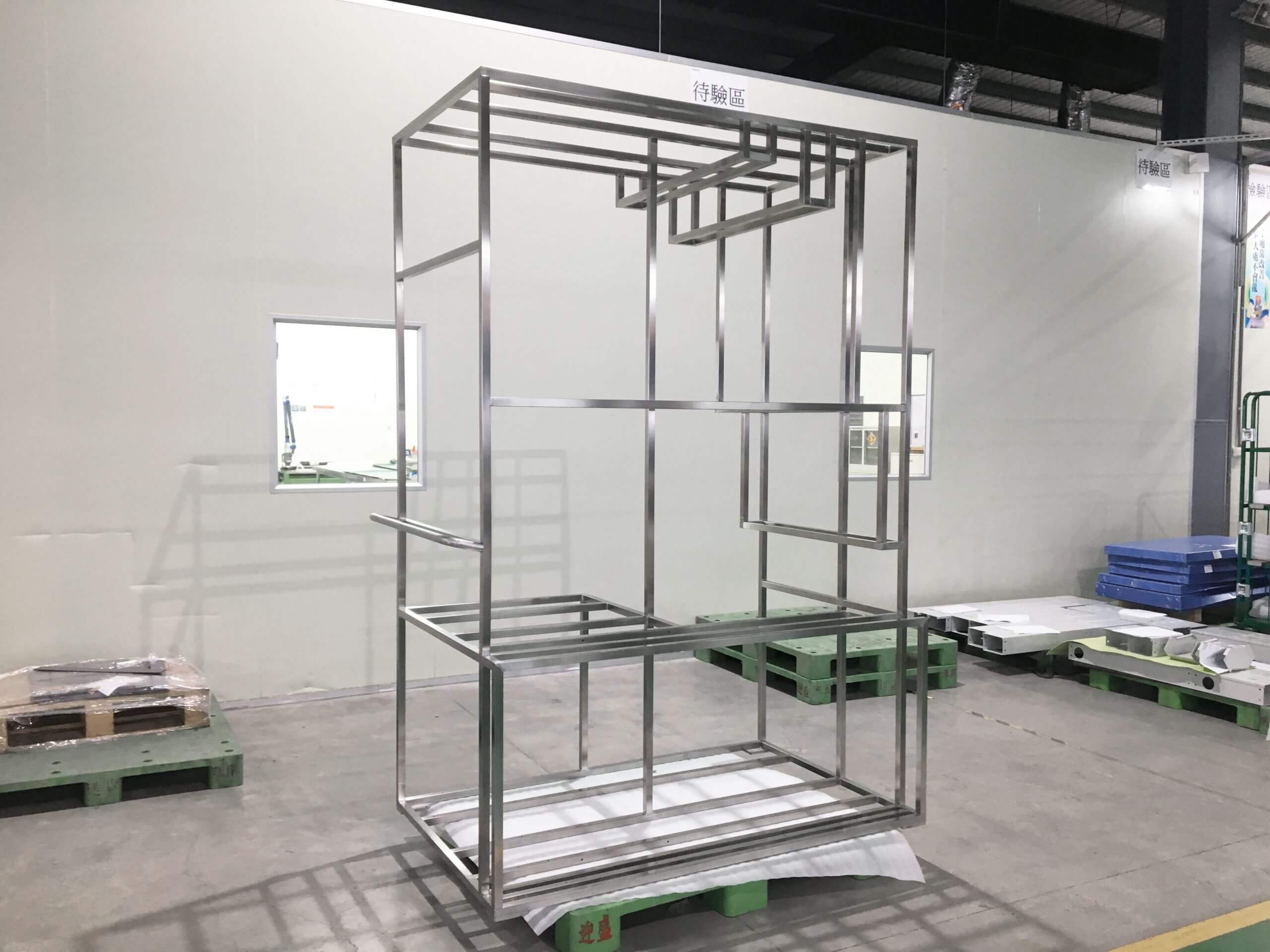

半導体装置の高精度架台フレーム
  • 半導体製程製造装置
  • 液晶ディスプレイ製造装置（FPD装置）
  • 自動光学検査装置
  • ソーラー電池、生産関連設備
  • 情報通信設備
  • 自動化装置
  • 製薬機械及び医療関連機器
  • 食品機械製造業界
  • 医療機器

板金加工特徴

product_icon01
板金加工品の設計支援
product_icon02
溶接検定師CWI認定
product_icon03
24時間自動化板金生産
product_icon04
ワンストップ板金加工

材料

  • SUS304-BA
  • SUS304-HL

板厚

  • 1.6mm-9mm

表面処理

  • BA仕上げ
  • HL（ヘアーライン）仕上げ

加工方法
